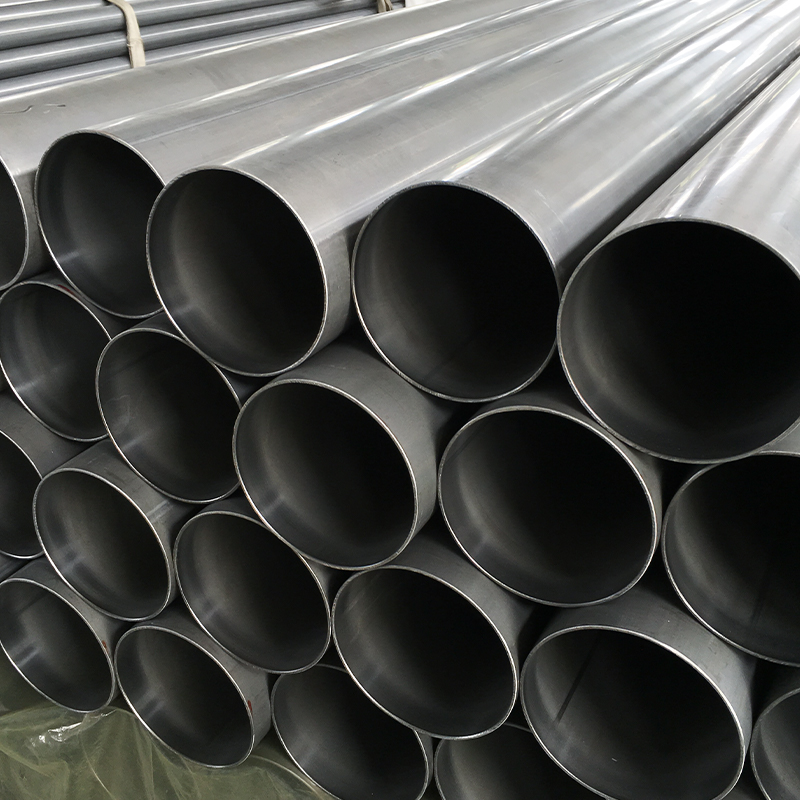

বড় ব্যাস পাতলা প্রাচীর CDW ইস্পাত টিউব Ø100*1

বড় ব্যাসের পাতলা প্রাচীর কোল্ড ড্রন ওয়েল্ডেড টিউব – Ø100×1 মিমি যথার্থ পাতলা-প্রাচীরের টিউবিং লাইটওয়েট স্ট্রাকচারাল অ্যাপ্লিকেশনের জন্য প্রোডাক্ট স্পেসিফিকেশন

এখনই জিজ্ঞাসা করুন

প্যারামিটার	স্পেসিফিকেশন	সহনশীলতা
বাইরের ব্যাস (OD)	100 মিমি (±0.15 মিমি)	DIN 2393 h9
প্রাচীর বেধ	1.0 মিমি (±0.05 মিমি)	DIN 2393 ±5%
দৈর্ঘ্য	1-7মি (12মি পর্যন্ত কাস্টম)	সরলতা ≤0.5 মিমি/মি
উপাদান গ্রেড	ST37-2 / ST52-3 / E355	EN 10305-2
সারফেস ফিনিশ	মসৃণ (Ra ≤1.2μm)	ঐচ্ছিক পালিশ

প্রসারিত আকার পরিসীমা এবং বিশেষ উল্লেখ

OD (মিমি)	প্রাচীর বেধ (mm)	স্ট্যান্ডার্ড দৈর্ঘ্য	সহনশীলতা	MOQ
50-80	0.8-1.5	2-7 মি	±0.10 মিমি	200 কেজি
82-120	1.0-2.0	2-7 মি	±0.15 মিমি	150 কেজি
121-180	1.2-3.0	2-7 মি	±0.20 মিমি	100 কেজি
182-250	1.5-4.0	2-6 মি	±0.25 মিমি	50 কেজি
251-299	2.0-5.0	2-6 মি	±0.30 মিমি	30 কেজি

মূল নোট:

· ST37-2, ST52-3, E355-এ সমস্ত আকার উপলব্ধ
· কাস্টম দৈর্ঘ্য 12 মিটার পর্যন্ত (সরলতা ≤1 মিমি/মি)
· বিশেষ সহনশীলতা উপলব্ধ (±0.05mm প্রাচীর, ±0.03 মিমি OD)

প্রতিযোগিতামূলক সুবিধা

প্যারামিটার	আমাদের টিউব	ইন্ডাস্ট্রি স্ট্যান্ডার্ড	বিজোড় টিউব
OD সহনশীলতা	±0.1 মিমি	±0.30 মিমি	±0.50 মিমি
প্রাচীর বৈচিত্র	±2%	±10%	±8%
সীসা সময়	2-3 সপ্তাহ	4-6 সপ্তাহ	6-8 সপ্তাহ

মূল সুবিধা

· 40% ওজন হ্রাস বনাম স্ট্যান্ডার্ড প্রাচীর টিউব
· ঢালাইয়ের জন্য প্রস্তুত - পরিষ্কার, অক্সাইড-মুক্ত পৃষ্ঠ (Sa 2.5)
· ব্যাচ ট্রেসেবিলিটি - সম্পূর্ণ EN 10204 3.1 সার্টিফিকেশন

প্যাকেজিং সমাধান

টাইপ	ক্ষমতা	বিশেষ বৈশিষ্ট্য
ভিএমআই র্যাকস	200 টিউব	RFID ট্র্যাকিং, JIT ডেলিভারি
এন্টি ক্রাশ বক্স	50 টিউব	আর্দ্রতা-নিয়ন্ত্রিত
ইকো প্যাক	100 টিউব	পুনর্ব্যবহারযোগ্য পিইটি স্ট্র্যাপ

উৎপাদন প্রক্রিয়া

1. উপাদান নির্বাচন
· নিয়ন্ত্রিত রসায়ন সহ কোল্ড-ঘূর্ণিত ইস্পাত স্ট্রিপ (EN 10139)
· অতিস্বনক-পরিষ্কার করা পৃষ্ঠ (Sa 2.5 মান)
2. যথার্থ ঢালাই
· উচ্চ-ফ্রিকোয়েন্সি ইন্ডাকশন ওয়েল্ডিং (400kHz)
· ইন-লাইন সীম অভিন্ন শস্য গঠন জন্য annealing
3. ঠান্ডা অঙ্কন
· 18% হ্রাস সহ 3-পর্যায়ের অঙ্কন প্রক্রিয়া
· পাতলা প্রাচীর অখণ্ডতা জন্য বিশেষ mandrel সমর্থন
4. মান নিয়ন্ত্রণ
100% এডি কারেন্ট টেস্টিং (EN 10246-1)
লেজার মাইক্রোমিটার পরিমাপ (±0.02 মিমি)
হাইড্রোস্ট্যাটিক পরীক্ষা (ঐচ্ছিক, 150 বার পর্যন্ত)

প্রযুক্তিগত তুলনা

বৈশিষ্ট্য	আমাদের Ø100×1mm টিউব	স্ট্যান্ডার্ড CDW টিউব
প্রাচীর সামঞ্জস্য	±0.03mm	±0.10 মিমি
ওভালিটি	≤0.1% OD	≤0.3% OD
ফলন শক্তি	20% বেশি	স্ট্যান্ডার্ড
পৃষ্ঠের রুক্ষতা	Ra 0.8-1.2μm	Ra 1.5-2.5μm

মূল সুবিধা

· ওজন সঞ্চয়: প্রচলিত টিউবের চেয়ে 30% হালকা
· যথার্থ ফিট: টেলিস্কোপিং সমাবেশের জন্য আদর্শ
· খরচ কার্যকর: বিরামহীন বিকল্পের তুলনায় 15-20% সস্তা
· ব্যবহারের জন্য প্রস্তুত: কোন সেকেন্ডারি মেশিনিং প্রয়োজন

সাধারণ অ্যাপ্লিকেশন

· মহাকাশের উপাদান (অ-সমালোচনামূলক কাঠামো)
· চিকিৎসা সরঞ্জাম ফ্রেম
· সোলার প্যানেল মাউন্টিং সিস্টেম
· প্রদর্শনী প্রদর্শন আর্কিটেকচার
· রোবোটিক্স আর্ম কন্ডুইট

প্যাকেজিং বিকল্প

টাইপ	বান্ডিল প্রতি পরিমাণ	সুরক্ষা
কাঠের ক্রেট	50 টিউব	জলরোধী মোড়ানো
ইস্পাত স্ট্রিপ প্যাক	100 টিউব	এজ গার্ড
কাস্টম ভিএমআই র্যাক	200 টিউব	RFID ট্যাগ করা হয়েছে
