Honed এবং SRB টিউব - ASTM A513 ST52 / SAE 1026, ওয়েল্ডেড (CDW), হাইড্রোলিক সিলিন্ডার ব্যারেলের জন্য মিরর আইডি ফিনিশ

আমাদের ASTM A513 কোল্ড ড্রন ওয়েল্ডেড (CDW) Honed এবং SRB টিউবগুলি যথার্থ-

এই টিউবগুলি উচ্চ-নির্ভুলতা সমাপ্তির সাথে ঢালাই করা টিউবিংয়ের ব্যয়-কার্যকারিতাকে একত্রিত করে, প্রদান করে:

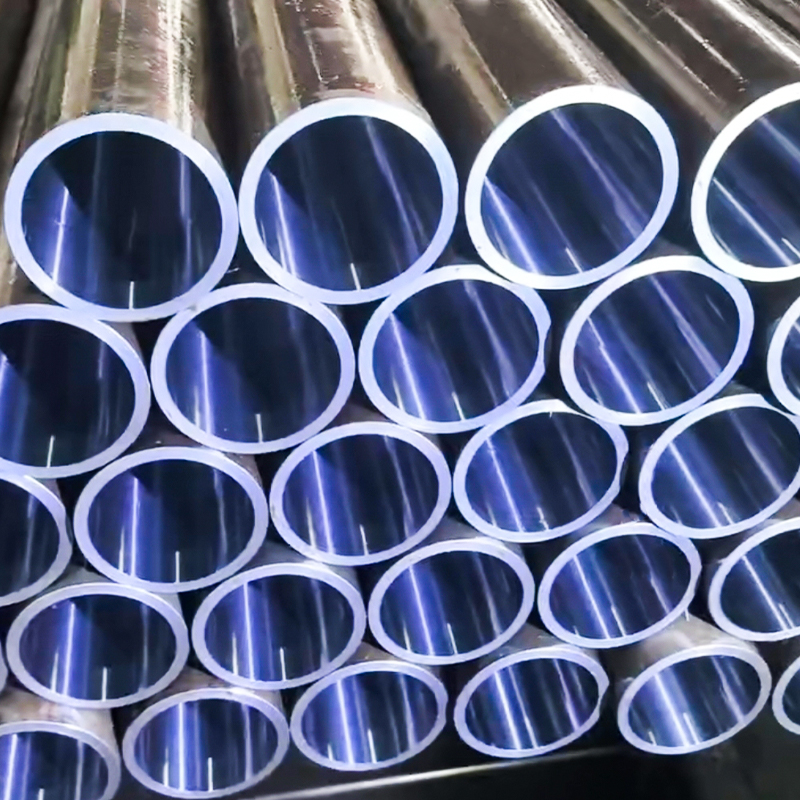

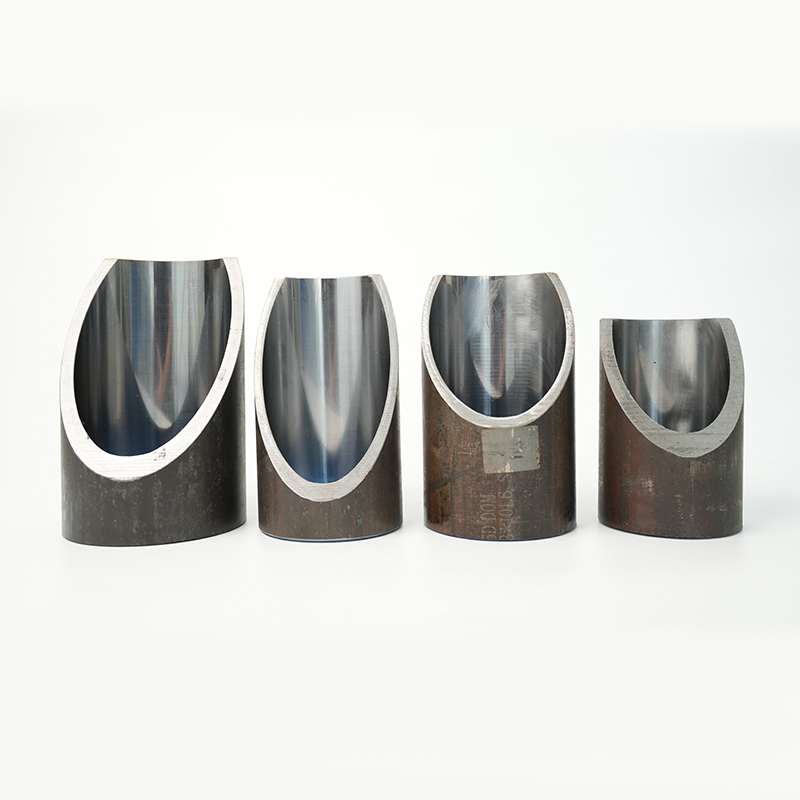

· আয়নার মতো অভ্যন্তরীণ বোর (হনডের জন্য Ra ≤ 0.4 μm, SRB-এর জন্য Ra ≤ 0.2 μm)
টাইট ডাইমেনশনাল টলারেন্স (H8)
· নির্ভরযোগ্য পিস্টন ভ্রমণের জন্য চমৎকার সোজাতা

মাঝারি চাপের হাইড্রোলিক সিলিন্ডার, শিল্প যন্ত্রপাতি, স্বয়ংচালিত এবং কৃষি অ্যাপ্লিকেশনের জন্য আদর্শ যেখানে উচ্চ-মানের বোর ফিনিশ প্রয়োজন কিন্তু বিজোড় টিউব প্রয়োজন হয় না।

সাধারণ ইস্পাত গ্রেড

·ST52 (ASTM A513 টাইপ 5 DOM সমতুল্য)
· SAE 1026 (কার্বন ইস্পাত DOM টিউবিং)
ঐচ্ছিক: 1020 বা 1025 যান্ত্রিক প্রয়োজনীয়তার উপর নির্ভর করে

সাধারণ আকার (OD × WT × ID)

Ø40 মিমি × 5 মিমি
·Ø50 মিমি × 6 মিমি
·Ø63.5 মিমি × 6.35 মিমি
Ø76 মিমি × 7 মিমি
·Ø90 মিমি × 8 মিমি
Ø100 মিমি × 10 মিমি

কাস্টম মেট্রিক এবং ইম্পেরিয়াল মাপ অনুরোধের ভিত্তিতে উপলব্ধ।

প্রযুক্তিগত বিশেষ উল্লেখ

· স্ট্যান্ডার্ড: ASTM A513, টাইপ 5 DOM টিউবিং, ওয়েল্ডেড (CDW)
· শর্ত: Cold Drwn Honed/SRB
আইডি সহনশীলতা: H8 (বা অনুরোধে আরও কঠোর)
সারফেস ফিনিশ: Ra ≤ 0.4 μm (honed) / Ra ≤ 0.2 μm (SRB)
· সরলতা: ≤ 0.3 মিমি/মি
· গোলাকারতা: ≤ 0.03 মিমি

উত্পাদন প্রক্রিয়া

1. ঢালাই টিউব উত্পাদন - উচ্চ মানের স্ট্রিপ ইস্পাত থেকে ERW
2. ম্যান্ড্রেলের উপরে কোল্ড ড্রয়িং (DOM) - মাত্রিক নির্ভুলতা এবং যান্ত্রিক বৈশিষ্ট্য উন্নত করে
3. তাপ চিকিত্সা / স্বাভাবিককরণ - ঢালাই অখণ্ডতা বাড়ায়
4. Honing - Ra ≤ 0.4 μm এর জন্য সুনির্দিষ্ট ঘষিয়া তুলিয়া ফেলিতে সক্ষম সমাপ্তি
5. স্কিভিং এবং রোলার বার্নিশিং (SRB) – ঐচ্ছিক মিরর আইডি ফিনিশ Ra ≤ 0.2 μm
6. পরিদর্শন - মাত্রিক, সরলতা, গোলাকারতা এবং পৃষ্ঠের রুক্ষতা পরীক্ষা করে

মূল বৈশিষ্ট্য এবং সুবিধা

· মাঝারি চাপের সিলিন্ডারের জন্য বিজোড় টিউবের জন্য সাশ্রয়ী বিকল্প
· নির্ভরযোগ্য সমাবেশের জন্য উচ্চ নির্ভুলতা H8 সহনশীলতা
· বর্ধিত সীল এবং পিস্টন জীবনের জন্য আয়নার মত বোর ফিনিস
· মানসম্পন্ন বা SRB ফিনিশের মধ্যে পাওয়া যায়
· মেট্রিক এবং ইম্পেরিয়াল মাপ সরবরাহ করা হয়

অ্যাপ্লিকেশন

· নির্মাণ এবং কৃষি যন্ত্রপাতির জন্য হাইড্রোলিক সিলিন্ডার
· বায়ুসংক্রান্ত সিলিন্ডার ব্যারেল
· উপাদান হ্যান্ডলিং এবং উত্তোলন সরঞ্জাম
· শিল্প জলবাহী প্রেস
· স্বয়ংচালিত এবং মোবাইল যন্ত্রপাতি জলবাহী সিস্টেম
