ওভারভিউ

1026, 1020, 1015 এবং 4130 গ্রেডে আমাদের ASTM A513 (ওয়েল্ডেড/DOM) এবং ASTM A519 (বিজোড়) প্রিসিশন ড্রাইভ শ্যাফ্ট টিউবিংয়ের মাধ্যমে টর্ক ট্রান্সমিশন সর্বাধিক করুন। 0.250 ইঞ্চি প্রাচীর পুরুত্ব (WT), 7.000 x 0.120 ইঞ্চি (177.8 x 3 মিমি) এবং 3.000 x 0.120 ইঞ্চি (76.2 x 3 মিমি), এই উচ্চ-শক্তির টিউবগুলি স্বয়ংচালিত এবং শিল্প শক্তি ট্রান্সমিশনের জন্য ব্যতিক্রমী কার্যকারিতা প্রদান করে। গতিশীল লোড বহনের জন্য প্রকৌশলী, তারা সিলিন্ডার এবং রোলারগুলিতে ন্যূনতম গৌণ ব্যবহার সহ গাড়ি, ট্রাক এবং ভারী যন্ত্রপাতিগুলির জন্য ড্রাইভ শ্যাফ্টের স্থায়িত্ব নিশ্চিত করে।

কেন আমাদের ড্রাইভ শ্যাফ্ট টিউবিং চয়ন করুন?

· উচ্চ শক্তি কর্মক্ষমতা: গ্রেড 1026, 1020, 1015, এবং 4130 621 N/mm² পর্যন্ত প্রসার্য শক্তি সরবরাহ করে, যা স্বয়ংচালিত ড্রাইভ শ্যাফ্ট টিউবিং এবং উচ্চ-টর্ক বিজোড় অ্যাপ্লিকেশনের জন্য আদর্শ।
· যথার্থ সহনশীলতা: আঁটসাঁট সহনশীলতা (যেমন, 3.000 ইঞ্চি/76.2 মিমি OD ±0.005 ইঞ্চি, 0.120 ইঞ্চি/3 মিমি WT ±10%) ড্রাইভ শ্যাফ্ট অ্যাসেম্বলিতে বিরামবিহীন একীকরণ নিশ্চিত করে।
· উচ্চতর ক্লান্তি প্রতিরোধ: ASTM A513 DOM টিউবিং এবং A519 বিজোড় যান্ত্রিক টিউবিং গতিশীল লোড ভারবহনের জন্য স্থায়িত্ব বাড়ায়।
· মসৃণ পৃষ্ঠ সমাপ্তি: পরিষ্কার, অভিন্ন পৃষ্ঠতল ঘর্ষণ কমায়, ড্রাইভ শ্যাফ্টের কর্মক্ষমতা এবং দীর্ঘায়ু বাড়ায়।
শিল্প-স্ট্যান্ডার্ড আকার: সাধারণ মাপ যেমন 7.000 x 0.120 ইঞ্চি, 3.000 x 0.120 ইঞ্চি এবং 2.500 x 0.120 ইঞ্চি, 2-8.625 ইঞ্চি OD এর মধ্যে, স্বয়ংচালিত এবং শিল্প চাহিদা পূরণ করে।
· খরচ-কার্যকর নির্ভরযোগ্যতা: কার্বন এবং খাদ ইস্পাত ড্রাইভ শ্যাফ্ট টিউবিং প্রতিযোগিতামূলক খরচে শীর্ষ কর্মক্ষমতা প্রদান করে।

ডাইনামিক লোড বিয়ারিংয়ের জন্য ASTM A513 DOM 1020 টিউবিং

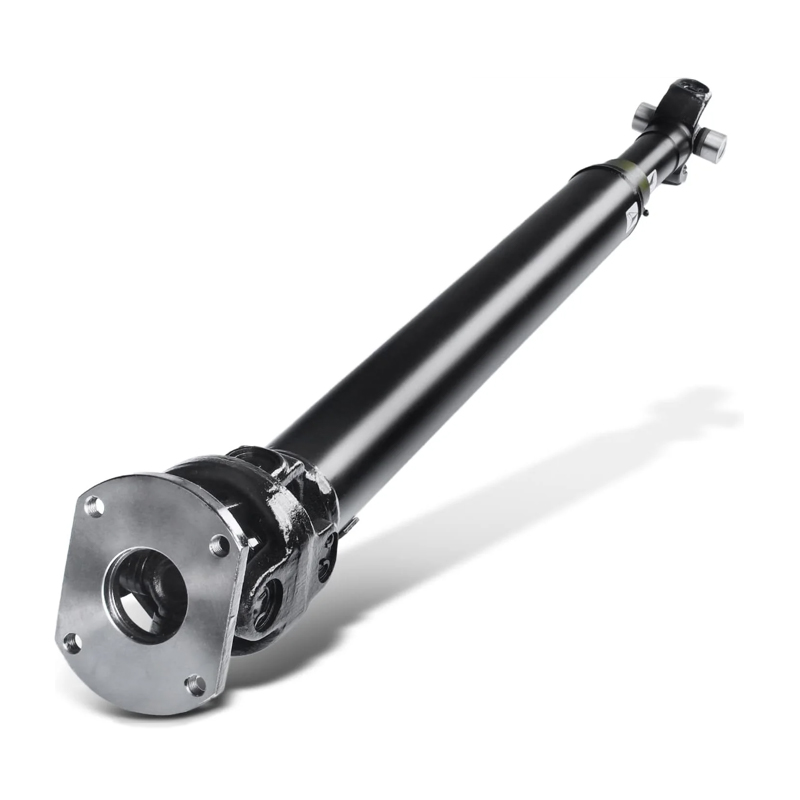

আমাদের ASTM A513 DOM 1020 3 x 0.120 ইঞ্চি (76.2 x 3 মিমি) টিউবিং বিশেষভাবে স্বয়ংচালিত এবং শিল্প ড্রাইভ শ্যাফ্টে গতিশীল লোড বিয়ারিংয়ের জন্য ইঞ্জিনিয়ার করা হয়েছে। একটি ম্যান্ড্রেলের উপরে ঠান্ডা টানা, এই উচ্চ-শক্তির ঢালাই টিউবিং অফার করে:

সুষম শক্তি: গ্রেড 1020 379 N/mm² এর সর্বনিম্ন ফলন শক্তি প্রদান করে, যা গাড়ি এবং হালকা ট্রাকে মাঝারি-শুল্ক ড্রাইভ শ্যাফ্টের জন্য আদর্শ।
· বর্ধিত ক্লান্তি প্রতিরোধের: কোল্ড-ওয়ার্কড ডিওএম প্রক্রিয়া উচ্চ সাইক্লিক লোডিংয়ের অধীনে স্থায়িত্ব নিশ্চিত করে, পারফরম্যান্সের যানবাহন এবং যন্ত্রপাতির জন্য উপযুক্ত।
· যথার্থ মাত্রা: 3.000 ইঞ্চি OD ±0.005 ইঞ্চি এবং 0.120 ইঞ্চি WT ±10% গ্যারান্টি বিজোড় সমাবেশ।
· অ্যাপ্লিকেশন: স্বয়ংচালিত ড্রাইভ শ্যাফ্ট (যেমন, যাত্রীবাহী গাড়ি, হালকা ট্রাক) এবং গতিশীল লোডের অধীনে শক্তিশালী টর্ক ট্রান্সমিশন প্রয়োজন এমন শিল্প সরঞ্জামগুলির জন্য আদর্শ।
· খরচ দক্ষতা: উচ্চ-টর্ক অ্যাপ্লিকেশনের জন্য একটি প্রতিযোগিতামূলক মূল্যে নির্ভরযোগ্য কর্মক্ষমতা অফার করে।

উত্পাদন প্রক্রিয়া

আমাদের ASTM A513/A519 উচ্চ-শক্তির ড্রাইভ শ্যাফ্ট টিউবিং নির্ভুলতা এবং স্থায়িত্বের জন্য তৈরি করা হয়েছে:

1. বৈদ্যুতিক প্রতিরোধ ঢালাই (ERW, A513): সুনির্দিষ্ট মাত্রা (যেমন, 3.000 x 0.120 ইঞ্চি/76.2 x 3 মিমি) অর্জনের জন্য ইস্পাতের স্ট্রিপগুলিকে ঝালাই করা হয় এবং একটি ম্যান্ড্রেল (DOM) এর উপর ঠান্ডা টানা হয়, যা স্পষ্টতা ঢালাই করা টিউবিংয়ের শক্তি বৃদ্ধি করে।
2. বিরামহীন প্রক্রিয়াকরণ (A519): টিউবগুলি গরম-ঘূর্ণিত বা ছিদ্র করা হয়, তারপর উচ্চতর শক্তির জন্য ঠান্ডা টানা হয়, বিজোড় টর্ক ট্রান্সমিশন টিউবিংয়ের জন্য আদর্শ।
3. তাপ চিকিত্সা: স্বাভাবিককরণ, স্ট্রেস-রিলিভিং বা অ্যানিলিং গতিশীল লোড ভারবহনের জন্য যান্ত্রিক বৈশিষ্ট্যগুলিকে অপ্টিমাইজ করে।
4. সারফেস ফিনিশিং: মসৃণ, পরিষ্কার পৃষ্ঠ, প্রায়ই তেলযুক্ত বা ফসফেটেড, জারা প্রতিরোধ এবং সমাবেশের সহজতা নিশ্চিত করে।
5. গুণমান পরীক্ষা: ডাইমেনশনাল চেক, প্রসার্য পরীক্ষা, এবং অ-ধ্বংসাত্মক পরীক্ষা (যেমন, A513 এর জন্য এডি কারেন্ট, A519 এর জন্য অতিস্বনক) ASTM মানগুলির সাথে সম্মতি নিশ্চিত করে।

এই প্রক্রিয়াটি স্বয়ংচালিত এবং শিল্প অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা কার্বন ইস্পাত ড্রাইভ শ্যাফ্ট টিউবিং এবং অ্যালয় স্টিল ড্রাইভ শ্যাফ্ট টিউবিং সরবরাহ করে।

উপাদান গ্রেড

আমাদের ড্রাইভ শ্যাফ্ট টিউবগুলি 1026, 1020, 1015 (A513/A519) এবং 4130 (A519) গ্রেডে উপলব্ধ, প্রতিটি পাওয়ার ট্রান্সমিশনের জন্য অপ্টিমাইজ করা হয়েছে:

রাসায়নিক রচনা তুলনা (নির্দিষ্ট না থাকলে সর্বোচ্চ %)

গ্রেড	কার্বন (C)	ম্যাঙ্গানিজ (Mn)	ফসফরাস (P)	সালফার (এস)	ক্রোমিয়াম (Cr)	মলিবডেনাম (Mo)
1015	0.13-0.18	0.30-0.60	0.040	0.050	-	-
1020	0.18-0.23	0.30-0.60	0.040	0.050	-	-
1026	0.22-0.28	0.60-0.90	0.040	0.050	-	-
4130	0.28-0.33	0.40-0.60	0.040	0.040	0.80-1.10	0.15-0.25

দ্রষ্টব্য: সিলিকন কন্টেন্ট সাধারণত 4130-এর জন্য 0.15-0.35% হয়, অন্যদের জন্য নির্দিষ্ট করা হয় না যদি না খাদ করা হয়।

যান্ত্রিক বৈশিষ্ট্য তুলনা (A513 এর জন্য DOM, A519 এর জন্য কোল্ড-ড্রন)

গ্রেড	প্রসার্য শক্তি (N/mm², মিনিট)	ফলন শক্তি (N/mm², মিনিট)	দীর্ঘতা (%, মিনিট)
1015	414	345	15
1020	448	379	12
1026	517	448	10
4130	621	552	10

দ্রষ্টব্য: বৈশিষ্ট্যগুলি A513 DOM বা A519 ঠান্ডা-আঁকা অবস্থার জন্য, ড্রাইভ শ্যাফ্টের জন্য আদর্শ। অন্যান্য অবস্থার (যেমন, ঢালাই করা, স্বাভাবিক করা) শক্তি বা নমনীয়তা পরিবর্তিত হয়।

ডেলিভারি শর্তাবলী

ম্যান্ড্রেলের উপরে আঁকা (DOM, A513): ঢালাই করা টিউবগুলি সর্বাধিক শক্তির জন্য ঠান্ডা টানা, স্বয়ংচালিত ড্রাইভ শ্যাফ্টের জন্য আদর্শ (যেমন, 3.000 x 0.120 ইঞ্চি)।
কোল্ড-ড্রন (A519): বিজোড় টিউবগুলি উচ্চতর শক্তির জন্য ঠান্ডা টানা, উচ্চ-টর্ক শিল্প ড্রাইভ শ্যাফ্টের জন্য নিখুঁত।
ঝালাই হিসাবে (A513): কম চাহিদাযুক্ত ড্রাইভ শ্যাফ্টের জন্য খরচ-কার্যকর ঢালাই টিউব।
· স্বাভাবিক (N): অভিন্ন বৈশিষ্ট্যের জন্য তাপ-চিকিত্সা, স্ট্যান্ডার্ড ড্রাইভ শ্যাফ্টের জন্য উপযুক্ত।
স্ট্রেস রিলিভড (SR): ঢালাই প্রয়োজন ড্রাইভ খাদ উপাদান জন্য নমনীয়তা বৃদ্ধি.
· অ্যানিলড (A): নন-ড্রাইভ শ্যাফ্ট অ্যাপ্লিকেশনের জন্য গঠনযোগ্যতা সর্বাধিক করে।

গ্রেড বিবরণ

·1015 (A513/A519): কম-কার্বন ইস্পাত চমৎকার ওয়েল্ডেবিলিটি সহ, হালকা যানবাহনে খরচ-কার্যকর ড্রাইভ শ্যাফ্টের জন্য আদর্শ।
·1020 (A513/A519): ভারসাম্যপূর্ণ শক্তি এবং গঠনযোগ্যতা, স্বয়ংচালিত এবং শিল্প অ্যাপ্লিকেশনগুলিতে মাঝারি-শুল্ক ড্রাইভ শ্যাফ্টের জন্য নিখুঁত, বিশেষত গতিশীল লোডের জন্য 3 x 0.120 ইঞ্চিতে।
·1026 (A513/A519): উচ্চতর শক্তি সহ উচ্চ-কার্বন ইস্পাত, গাড়ি এবং ট্রাকে ড্রাইভ শ্যাফ্টের দাবির জন্য উপযুক্ত।
·4130 (A519): উচ্চ শক্তি সহ নিম্ন-মিশ্র ধাতু ইস্পাত, পারফরম্যান্স যান এবং যন্ত্রপাতিতে ভারী-শুল্ক বিজোড় ড্রাইভ শ্যাফ্টের জন্য আদর্শ।

স্পেসিফিকেশন

মানদণ্ড: ASTM A513 (ঢালাই/DOM), ASTM A519 (বিজোড়)
আকার পরিসীমা:
বাইরের ব্যাস (OD): 2.000–8.625 ইঞ্চি (50.8–219.1 মিমি)
· দেয়ালের বেধ (WT): 0.065–0.250 ইঞ্চি (1.65–6.35 মিমি)
· দৈর্ঘ্য: এলোমেলো (3.3-40 ফুট / 1,000-12,000 মিমি) বা কাস্টম-কাট
ড্রাইভ শ্যাফ্টের জন্য সাধারণ আকার (OD x WT, ইম্পেরিয়াল):
· 1.750 x 0.095 ইঞ্চি (44.5 x 2.4 মিমি, লাইটওয়েট স্বয়ংচালিত ড্রাইভ শ্যাফ্ট)
· 2.000 x 0.120 ইঞ্চি (50.8 x 3 মিমি, ছোট থেকে মাঝারি অটোমোটিভ ড্রাইভ শ্যাফ্ট)
· 2.375 x 0.120 ইঞ্চি (60.3 x 3 মিমি, মাঝারি-শুল্ক অটোমোটিভ ড্রাইভ শ্যাফ্ট)
· 2.500 x 0.120 ইঞ্চি (63.5 x 3 মিমি, মধ্য-পরিসরের স্বয়ংচালিত এবং হালকা শিল্প ড্রাইভ শ্যাফ্ট)
· 3.000 x 0.120 ইঞ্চি (76.2 x 3 মিমি, গতিশীল লোডের জন্য অটোমোটিভ ড্রাইভ শ্যাফ্ট)
· 3.000 x 0.083 ইঞ্চি (76.2 x 2.1 মিমি, স্বয়ংচালিত এবং হালকা শিল্প ড্রাইভ শ্যাফ্ট)
· 3.500 x 0.134 ইঞ্চি (88.9 x 3.4 মিমি, ভারী-শুল্ক গাড়ি ড্রাইভ শ্যাফ্ট)
· 4.000 x 0.156 ইঞ্চি (101.6 x 4 মিমি, মাঝারি-শুল্ক শিল্প এবং ভারী যানবাহন ড্রাইভ শ্যাফ্ট)
· 4.500 x 0.188 ইঞ্চি (114.3 x 4.8 মিমি, শিল্প যন্ত্রপাতি ড্রাইভ শ্যাফ্ট)
· 5.000 x 0.188 ইঞ্চি (127 x 4.8 মিমি, ভারী-শুল্ক শিল্প ড্রাইভ শ্যাফ্ট)
· 6.625 x 0.188 ইঞ্চি (168.3 x 4.8 মিমি, উচ্চ-টর্ক শিল্প অ্যাপ্লিকেশন)
· 7.000 x 0.120 ইঞ্চি (177.8 x 3 মিমি, ভারী-শুল্ক শিল্প এবং বাণিজ্যিক যানবাহন ড্রাইভ শ্যাফ্ট)
সহনশীলতা (প্রতি ASTM A513/A519):
·OD (2.000–3.000 ইঞ্চি): ±0.005 ইঞ্চি; (>3.000–8.625 ইঞ্চি): ±0.25%
· WT: ±10%
· দৈর্ঘ্য: কাটা দৈর্ঘ্যের জন্য ±0.118 ইঞ্চি (±3 মিমি)
ডেলিভারি শর্তাবলী:
· DOM (A513): ঢালাই ড্রাইভ shafts জন্য উচ্চ নির্ভুলতা.
· কোল্ড-ড্রন (A519): বিজোড় ড্রাইভ শ্যাফ্টের জন্য উচ্চতর শক্তি।
· অ্যাস-ওয়েল্ডেড (A513), নরমালাইজড (N), স্ট্রেস-রিলিভড (SR), অ্যানিলড (A)।
· পৃষ্ঠের অবস্থা: মসৃণ, পরিষ্কার, বা লেপা (তৈলাক্ত/ফসফেটেড) জারা প্রতিরোধের এবং সমাবেশের সহজতার জন্য।

অ্যাপ্লিকেশন

আমাদের ASTM A513/A519 1026, 1020, 1015, এবং 4130 নির্ভুল টিউব (যেমন, 3.000 x 0.120 ইঞ্চি/76.2 x 3 মিমি, 7.000 x 0.120 ইঞ্চি) এর জন্য ডিজাইন করা হয়েছে:

ড্রাইভ শ্যাফ্ট: স্বয়ংচালিত (গাড়ি, ট্রাক 3.000 x 0.120 ইঞ্চি, 2.375 x 0.120 ইঞ্চি) এবং শিল্প (4.500 x 0.188 ইঞ্চি, 7.000 x 0.120 ইঞ্চি সহ মেশিনারি) ড্রাইভ শ্যাফ্টের জন্য উচ্চ-ক্ষমতাসম্পন্ন টিউবিং। গ্রেড 1026 এবং 4130 (DOM/কোল্ড-ড্রন) শক্তিশালী টর্ক ট্রান্সমিশন নিশ্চিত করে; 1020 (যেমন, 3 x 0.120 ইঞ্চি) ডাইনামিক লোড অ্যাপ্লিকেশনে এক্সেল; 1015 স্যুট লাইটার-ডিউটি ব্যবহার করে।
মাধ্যমিক অ্যাপ্লিকেশন (সীমিত ব্যবহার):
হাইড্রোলিক/বায়ুসংক্রান্ত সিলিন্ডার (উচ্চ চাপের জন্য 1026, 4130; মানক জন্য 1015, 1020)।
· কনভেয়র রোলার (1015, 1020 স্ট্যান্ডার্ডের জন্য; 1026 ভারী-শুল্কের জন্য)।
· স্বয়ংচালিত উপাদান (1026, 4130)।

গুণমানের নিশ্চয়তা
সমস্ত 1026, 1020, 1015 এবং 4130 টিউব ASTM A513/A519 মান মেনে চলে। DIN EN 10204 3.1 প্রতি টেস্ট সার্টিফিকেট রাসায়নিক গঠন, যান্ত্রিক বৈশিষ্ট্য এবং মাত্রিক নির্ভুলতা যাচাই করে। এডি কারেন্ট (A513) এবং অতিস্বনক (A519) পরীক্ষা, প্লাস সমতলকরণ এবং পৃষ্ঠ পরিদর্শন, গতিশীল লোড ভারবহন টিউবিংয়ের জন্য শীর্ষ কার্যক্ষমতা নিশ্চিত করে।

আপনার প্রকল্পগুলিকে এগিয়ে নিয়ে যান

· ড্রাইভ শ্যাফ্টের জন্য উপযোগী: গতিশীল লোডের জন্য 3.000 x 0.120 ইঞ্চি (76.2 x 3 মিমি) এবং 7.000 x 0.120 ইঞ্চি, DOM/ঠান্ডা-আঁকা অবস্থা সহ, পাওয়ার ট্রান্সমিশন অপ্টিমাইজ করুন।
· শিল্প-নেতৃস্থানীয় মান: ASTM A513/A519 সম্মতি নির্ভরযোগ্যতা এবং গুণমান নিশ্চিত করে।
· নমনীয় সরবরাহ: আপনার ড্রাইভ শ্যাফ্টের প্রয়োজনের জন্য স্ট্যান্ডার্ড মাপ এবং কাস্টমাইজযোগ্য বিকল্প।
· বিশেষজ্ঞ নির্দেশিকা: আমাদের দল আপনাকে সর্বাধিক দক্ষতার জন্য নিখুঁত গ্রেড এবং আকার নির্বাচন করতে সহায়তা করে।

ASTM A513/A519 প্রিসিশন টিউবিংয়ের সাথে আপনার ড্রাইভ শ্যাফ্ট পারফরম্যান্সকে অপ্টিমাইজ করতে এখনই অর্ডার করুন। hongli-jy@126.com-এ একটি উদ্ধৃতির অনুরোধ করুন বা আমাদের নির্ভুল টিউবিংয়ের সম্পূর্ণ পরিসর অন্বেষণ করতে hltube.com-এ যান!
