EN 10305-2 যথার্থ ওয়েল্ডেড ড্রাইভ শ্যাফ্ট টিউবিং – E355, E235, E420, E275 (Ø60 x 3.5 মিমি এবং 50–219 মিমি)

এখনই জিজ্ঞাসা করুন

ওভারভিউ

E355, E235, E420, এবং E275 গ্রেডে আমাদের EN 10305-2 প্রিসিশন ওয়েল্ডেড ড্রাইভ শ্যাফ্ট টিউবিংয়ের মাধ্যমে আপনার প্রকল্পগুলিকে এগিয়ে নিয়ে যান। Ø50 থেকে 219 মিমি (1.969–8.622 ইঞ্চি) বাইরের ব্যাস (OD) এবং 1 থেকে 5 মিমি (0.039–0.197 ইঞ্চি) প্রাচীরের পুরুত্ব (WT), শক্তিশালী Ø60 x 3.5 মিমি (2.362 x 3.362 x 3 টিউবেল উচ্চতায় 0) সহ আকারে পাওয়া যায়। স্বয়ংচালিত এবং শিল্প শক্তি সংক্রমণ জন্য ব্যতিক্রমী কর্মক্ষমতা. দক্ষ টর্ক স্থানান্তরের জন্য প্রকৌশলী, তারা সিলিন্ডার এবং রোলারগুলিতে ন্যূনতম গৌণ ব্যবহার সহ গাড়ি, ট্রাক এবং ভারী যন্ত্রপাতিগুলির জন্য ড্রাইভ শ্যাফ্টের স্থায়িত্ব নিশ্চিত করে।

কেন আমাদের ড্রাইভ শ্যাফ্ট টিউবিং চয়ন করুন?

· উচ্চ শক্তি কর্মক্ষমতা: গ্রেড E355, E235, E420, এবং E275 470 N/mm² পর্যন্ত ফলন শক্তি অফার করে, যা স্বয়ংচালিত ড্রাইভ শ্যাফ্ট টিউবিং এবং শিল্প শক্তি সংক্রমণের জন্য আদর্শ।
· যথার্থ সহনশীলতা: আঁটসাঁট সহনশীলতা (যেমন, Ø60 mm/2.362 ইঞ্চি OD ±0.15%, 3.5 mm/0.138 ইঞ্চি WT ±10%) ড্রাইভ শ্যাফ্ট অ্যাসেম্বলিতে নির্বিঘ্ন ইন্টিগ্রেশন নিশ্চিত করে।
· উচ্চতর ক্লান্তি প্রতিরোধ: কোল্ড-ড্রন ওয়েল্ডেড (CDW) প্রক্রিয়া স্থায়িত্ব বাড়ায়, উচ্চ-টর্ক পরিবেশে পরিধান কমিয়ে দেয়।
· মসৃণ পৃষ্ঠ সমাপ্তি: পরিষ্কার, অভিন্ন পৃষ্ঠতল ঘর্ষণ কমায়, ড্রাইভ শ্যাফ্টের কর্মক্ষমতা এবং দীর্ঘায়ু বাড়ায়।
· গ্লোবাল-স্ট্যান্ডার্ড আকার: সাধারণ আকার যেমন Ø60 x 3.5 মিমি (2.362 x 0.138 ইঞ্চি) এবং Ø180 x 3 মিমি (7.087 x 0.118 ইঞ্চি), Ø50-219 মিমি মধ্যে, স্বয়ংচালিত এবং শিল্পের চাহিদা পূরণ করে।
· খরচ-কার্যকর নির্ভরযোগ্যতা: উচ্চ-মানের কার্বন ইস্পাত প্রতিযোগিতামূলক খরচে শীর্ষ কর্মক্ষমতা প্রদান করে।

উত্পাদন প্রক্রিয়া

আমাদের EN 10305-2 নির্ভুলতা ঢালাই ড্রাইভ শ্যাফ্ট টিউবিং শ্রেষ্ঠত্বের জন্য তৈরি করা হয়েছে:

1. কোল্ড-ড্রন ওয়েল্ডেড (CDW): সুনির্দিষ্ট মাত্রা (যেমন, Ø60 x 3.5 মিমি/2.362 x 0.138 ইঞ্চি) অর্জনের জন্য ইস্পাতের স্ট্রিপগুলি ঢালাই করা হয় এবং ঠাণ্ডা-আঁকা হয়, যা স্পষ্টতা ঢালাই করা টিউবিংয়ের জন্য শক্তি এবং পৃষ্ঠের গুণমান বৃদ্ধি করে।
2. তাপ চিকিত্সা: স্বাভাবিককরণ (N) বা কোল্ড-ড্রন (সি, এলসি) অবস্থা টর্ক সংক্রমণের জন্য যান্ত্রিক বৈশিষ্ট্যগুলিকে অনুকূল করে।
3. সারফেস ফিনিশিং: মসৃণ, পরিষ্কার পৃষ্ঠ, প্রায়ই তেলযুক্ত বা ফসফেটেড, জারা প্রতিরোধ এবং সমাবেশের সহজতা নিশ্চিত করে।
4. গুণমান পরীক্ষা: ডাইমেনশনাল চেক, প্রসার্য পরীক্ষা, এবং অ-ধ্বংসাত্মক পরীক্ষা (যেমন, এডি কারেন্ট) EN 10305-2 মানগুলির সাথে সম্মতি নিশ্চিত করে।
এই প্রক্রিয়াটি ড্রাইভ শ্যাফ্ট অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা উচ্চ-শক্তির ঢালাই পাইপ সরবরাহ করে।

উপাদান গ্রেড

আমাদের ড্রাইভ শ্যাফ্ট টিউবগুলি E355, E235, E420 এবং E275 গ্রেডে পাওয়া যায়, প্রতিটি পাওয়ার ট্রান্সমিশনের জন্য তৈরি করা হয়েছে:

রাসায়নিক রচনা তুলনা (নির্দিষ্ট না থাকলে সর্বোচ্চ %)

গ্রেড	কার্বন (C)	সিলিকন (Si)	ম্যাঙ্গানিজ (Mn)	ফসফরাস (P)	সালফার (এস)
E235	0.17	0.35	1.20	0.025	0.025
E275	0.21	0.35	1.40	0.025	0.025
E355	0.22	0.55	1.60	0.025	0.025
E420	0.16-0.22	0.50	1.70	0.025	0.020

দ্রষ্টব্য: E420 মোট 0.12% পর্যন্ত অ্যালোয়িং উপাদান (যেমন, Nb, V, Ti) অন্তর্ভুক্ত করতে পারে।

যান্ত্রিক বৈশিষ্ট্য তুলনা (কোল্ড-ড্রন, সি)

গ্রেড	ফলন শক্তি (N/mm², মিনিট)	প্রসার্য শক্তি (N/mm²)	দীর্ঘতা (%, মিনিট)
E235	235	340-480	25
E275	275	410-550	23
E355	355	490-630	22
E420	420	520-670	19

দ্রষ্টব্য: বৈশিষ্ট্যগুলি ঠান্ডা টানা (সি) অবস্থার জন্য, ড্রাইভ শ্যাফ্টের জন্য আদর্শ। অন্যান্য অবস্থার (যেমন, এন, এলসি) শক্তি বা নমনীয়তা পরিবর্তিত হয়।

ডেলিভারি শর্তাবলী

কোল্ড-ড্রন (C): সর্বাধিক শক্তি এবং নির্ভুলতা, স্বয়ংচালিত ড্রাইভ শ্যাফ্ট টিউবিংয়ের জন্য আদর্শ (যেমন, Ø60 x 3.5 মিমি)।
ঠান্ডা-আঁকা এবং স্ট্রেস-রিলিভড (LC): ড্রাইভ শ্যাফ্ট উপাদানগুলির জন্য উন্নত গঠনযোগ্যতা আরও প্রক্রিয়াকরণের প্রয়োজন।
· স্বাভাবিক (N): অভিন্ন বৈশিষ্ট্যের জন্য তাপ-চিকিত্সা, স্ট্যান্ডার্ড ড্রাইভ শ্যাফ্টের জন্য উপযুক্ত।
ঝালাই হিসাবে (W): কম চাহিদাযুক্ত ড্রাইভ শ্যাফ্টের জন্য ব্যয়-কার্যকর বিকল্প।

গ্রেড বিবরণ

·E235: কম-কার্বন ইস্পাত চমৎকার ওয়েল্ডেবিলিটি সহ, হালকা যানবাহনে খরচ-কার্যকর ড্রাইভ শ্যাফ্টের জন্য আদর্শ।
·E275: সুষম শক্তি এবং গঠনযোগ্যতা, স্বয়ংচালিত অ্যাপ্লিকেশনগুলিতে মাঝারি-শুল্ক ড্রাইভ শ্যাফ্টের জন্য উপযুক্ত।
· E355 : গাড়ি এবং ট্রাকে ড্রাইভ শ্যাফ্ট দাবি করার জন্য উচ্চ শক্তি, উচ্চতর ক্লান্তি প্রতিরোধের প্রস্তাব।
·E420: বর্ধিত দৃঢ়তা সহ উচ্চ-শক্তির ইস্পাত, শিল্প যন্ত্রপাতিতে ভারী-শুল্ক ড্রাইভ শ্যাফ্টের জন্য আদর্শ।

স্পেসিফিকেশন

স্ট্যান্ডার্ড: EN 10305-2 (কোল্ড-ড্রন ওয়েল্ডেড প্রিসিশন স্টিল টিউব)

আকার পরিসীমা:

বাইরের ব্যাস (OD): Ø50–219 মিমি (1.969–8.622 ইঞ্চি)
· দেয়ালের বেধ (WT): 1-5 মিমি (0.039-0.197 ইঞ্চি)
· দৈর্ঘ্য: এলোমেলো (1,000-12,000 মিমি / 3.3-40 ফুট) বা কাস্টম-কাট
ড্রাইভ শ্যাফটের জন্য সাধারণ মাপ (OD x WT, মেট্রিক):

· Ø60 x 3.5 মিমি (2.362 x 0.138 ইঞ্চি, মাঝারি-শুল্ক স্বয়ংচালিত ড্রাইভ শ্যাফ্ট)
· Ø76 x 3 মিমি (2.992 x 0.118 ইঞ্চি, স্বয়ংচালিত এবং হালকা শিল্প ড্রাইভ শ্যাফ্ট)
· Ø89 x 4 মিমি (3.504 x 0.157 ইঞ্চি, ভারী-শুল্ক গাড়ির চালনা শ্যাফ্ট)
· Ø114 x 4.5 মিমি (4.488 x 0.177 ইঞ্চি, শিল্প যন্ত্রপাতি ড্রাইভ শ্যাফ্ট)
· 168 x 5 মিমি (6.614 x 0.197 ইঞ্চি, উচ্চ-টর্ক শিল্প অ্যাপ্লিকেশন)
· 180 x 3 মিমি (7.087 x 0.118 ইঞ্চি, ভারী-শুল্ক শিল্প এবং বাণিজ্যিক যানবাহন ড্রাইভ শ্যাফ্ট)
সহনশীলতা (EN 10305-2 প্রতি):

·ওডি (≤80 মিমি): ±0.15%; (>80-219 মিমি): ±0.20%
· WT: ±10%
· দৈর্ঘ্য: কাটা দৈর্ঘ্যের জন্য ±3 মিমি
ডেলিভারি শর্ত: কোল্ড-ড্রন (সি), কোল্ড-ড্রন এবং স্ট্রেস-রিলিভড (এলসি), নরমালাইজড (এন), অ্যাস-ওয়েল্ডেড (ডাব্লু)
· পৃষ্ঠের অবস্থা: মসৃণ, পরিষ্কার, বা লেপা (তৈলাক্ত/ফসফেটেড) জারা প্রতিরোধের এবং সমাবেশের সহজতার জন্য।

অ্যাপ্লিকেশন

আমাদের EN 10305-2 E355, E235, E420, এবং E275 নির্ভুল টিউবগুলি (যেমন, Ø60 x 3.5 মিমি/2.362 x 0.138 ইঞ্চি) এর জন্য ডিজাইন করা হয়েছে:

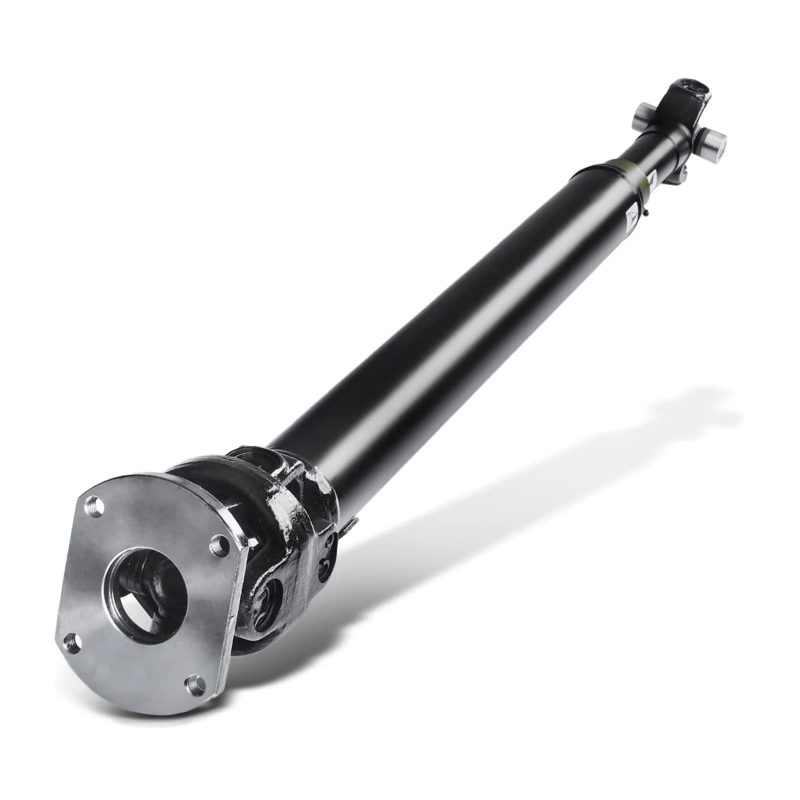

ড্রাইভ শ্যাফ্ট: স্বয়ংচালিত (কার, Ø60 x 3.5 মিমি, Ø89 x 4 মিমি সহ ট্রাক) এবং শিল্প (Ø114 x 4.5 মিমি, Ø180 x 3 মিমি সহ যন্ত্রপাতি) ড্রাইভ শ্যাফ্টের জন্য উচ্চ-পারফরম্যান্স টিউবিং। গ্রেড E355 এবং E420 স্বয়ংচালিত OEM-এর জন্য নির্ভুল টিউবিংয়ের জন্য শক্তিশালী টর্ক ট্রান্সমিশন নিশ্চিত করে; E235 এবং E275 স্যুট লাইটার-ডিউটি অ্যাপ্লিকেশন।
মাধ্যমিক অ্যাপ্লিকেশন (সীমিত ব্যবহার):

হাইড্রোলিক/বায়ুসংক্রান্ত সিলিন্ডার (উচ্চ চাপের জন্য E355, E420; E235, E275 স্ট্যান্ডার্ডের জন্য)।
· পরিবাহক রোলার (মানক জন্য E235, E275; ভারী-শুল্ক জন্য E355)।
· স্বয়ংচালিত উপাদান (E355, E420)।

গুণমানের নিশ্চয়তা

সমস্ত E355, E235, E420, এবং E275 টিউব EN 10305-2 মান মেনে চলে৷ DIN EN 10204 3.1 প্রতি টেস্ট সার্টিফিকেট রাসায়নিক গঠন, যান্ত্রিক বৈশিষ্ট্য এবং মাত্রিক নির্ভুলতা যাচাই করে। এডি কারেন্ট টেস্টিং, সমতল পরীক্ষা এবং পৃষ্ঠ পরিদর্শন শিল্প পাওয়ার ট্রান্সমিশন টিউবিংয়ের শীর্ষ কার্যক্ষমতা নিশ্চিত করে।

আপনার প্রকল্পগুলিকে এগিয়ে নিয়ে যান

· ড্রাইভ শ্যাফ্টের জন্য উপযোগী: সাধারণ আকার যেমন Ø60 x 3.5 মিমি (2.362 x 0.138 ইঞ্চি) এবং Ø180 x 3 মিমি (7.087 x 0.118 ইঞ্চি), ঠান্ডা-আঁকা অবস্থার সাথে, পাওয়ার ট্রান্সমিশনের জন্য পারফরম্যান্সকে অপ্টিমাইজ করে।
· গ্লোবাল স্ট্যান্ডার্ড সম্মতি: EN 10305-2 বিশ্বব্যাপী বাজারের জন্য নির্ভরযোগ্যতা এবং গুণমান নিশ্চিত করে।
· নমনীয় সরবরাহ: আপনার ড্রাইভ শ্যাফ্টের প্রয়োজনের জন্য স্ট্যান্ডার্ড মাপ এবং কাস্টমাইজযোগ্য বিকল্প।
· বিশেষজ্ঞ নির্দেশিকা: আমাদের দল আপনাকে সর্বাধিক দক্ষতার জন্য নিখুঁত গ্রেড এবং আকার নির্বাচন করতে সহায়তা করে।

EN 10305-2 প্রিসিশন ওয়েল্ডেড টিউবিংয়ের সাথে আপনার ড্রাইভ শ্যাফ্ট কর্মক্ষমতা বাড়াতে এখনই অর্ডার করুন। hongli-jy@126.com-এ একটি উদ্ধৃতির অনুরোধ করুন বা আমাদের নির্ভুল টিউবিংয়ের সম্পূর্ণ পরিসর অন্বেষণ করতে hltube.com-এ যান!
