ASTM A513 টাইপ 1 বনাম টাইপ 5: যান্ত্রিক এবং খরচ তুলনা

ASTM A513 টাইপ 1 এবং টাইপ 5 কি?

ASTM A513 বৈদ্যুতিক প্রতিরোধের ঢালাই কার্বন এবং খাদ ইস্পাত যান্ত্রিক পাইপ কভার করে। এই স্পেসিফিকেশনের মধ্যে, টাইপ 1 এবং টাইপ 5 উত্পাদন নির্ভুল বর্ণালীর বিপরীত প্রান্তে বসে। টাইপ 1 গরম-ঘূর্ণায়মান স্ট্রিপ দ্বারা উত্পাদিত হয়, এটি একটি টিউবে গঠন করে এবং আরও ঠান্ডা কাজ ছাড়াই ঢালাই করে। টাইপ 5 একই ERW প্রক্রিয়ার সাথে শুরু হয় কিন্তু তারপরে একটি ম্যান্ড্রেল এবং একটি সম্পূর্ণ স্ট্রেস-রিলিফ অ্যানিল - DOM (ড্রন ওভার ম্যান্ড্রেল) রুটের উপর ঠান্ডা আঁকার মধ্য দিয়ে যায়। সেই অতিরিক্ত প্রক্রিয়াকরণ প্রাচীরের অভিন্নতা থেকে মেশিনযোগ্যতা পর্যন্ত সবকিছু পরিবর্তন করে।

• টাইপ 1A: ঢালাইয়ের মতো, গরম-ঘূর্ণিত স্ট্রিপ, সাধারণ মিল স্কেল সহ পৃষ্ঠ।
• টাইপ 1B: 1A এর মতোই কিন্তু স্কেল অপসারণ করতে এবং পৃষ্ঠের পরিচ্ছন্নতা উন্নত করতে আচারযুক্ত এবং তেলযুক্ত।
• টাইপ 5: ERW শেল ঠাণ্ডা একটি ম্যান্ড্রেলের উপর টানা হয়, তারপরে চাপ থেকে উপশম হয়। ঢালাই লাইন কার্যত সনাক্ত করা যায় না, এবং টিউব অনেক অ্যাপ্লিকেশনে একটি বিজোড় পণ্যের মত আচরণ করে।

যান্ত্রিক টিউবিং মার্কেট প্রায়শই টাইপ 1 এর জন্য শর্টহ্যান্ড হিসাবে "HREW" এবং টাইপ 5 এর জন্য "DOM" ব্যবহার করে। এই ভাষাটি বাস্তবসম্মত, কিন্তু এটি অতি সরলীকরণ করে। টাইপ 1 হট-রোল্ড স্ট্রিপ থেকে শুরু হয়, যখন টাইপ 5 আঁকার আগে হট-রোল্ড বা কোল্ড-রোল্ড স্ট্রিপ ব্যবহার করে। ঠাণ্ডা-আঁকানোর ধাপ শস্যের গঠনকে পরিমার্জিত করে, ফলনের শক্তি বাড়ায় এবং মাত্রাকে শক্ত করে। বিপরীতে, টাইপ 1 ঢালাই অবস্থা ধরে রাখে, যার অর্থ বৈশিষ্ট্য এবং সহনশীলতা মূলত মূল স্ট্রিপ এবং ঢালাই প্রক্রিয়ার।

যান্ত্রিক বৈশিষ্ট্য: ফলন, প্রসার্য এবং প্রসারণ

ASTM A513 প্রতিটি প্রকারের জন্য পৃথক সম্পত্তি টেবিল প্রকাশ করে না। পরিবর্তে, এটি রাসায়নিক সংমিশ্রণ পরিসীমা সংজ্ঞায়িত করে এবং যান্ত্রিক পরীক্ষার প্রয়োজনীয়তাগুলি ক্রেতা এবং প্রযোজকের মধ্যে সম্মত হওয়ার জন্য ছেড়ে দেয়। বাস্তবে, শিল্পটি প্রতিটি উত্পাদন রুটের অধীনে 1008, 1010 এবং 1020-এর মতো সাধারণ গ্রেডগুলির জন্য সু-প্রতিষ্ঠিত সাধারণ মানগুলিতে স্থির হয়েছে৷ টাইপ 5 ধারাবাহিকভাবে উচ্চ ন্যূনতম ফলন এবং প্রসার্য শক্তি প্রদান করে কারণ ঠান্ডা কাজ এবং স্ট্রেস-রিলিফ একত্রিত হয়ে স্থানচ্যুতি ঘনত্ব বাড়ানোর সময় অবশিষ্ট জোড়ের চাপ থেকে মুক্তি দেয়।

মধ্যে শক্তি ফলন টাইপ 5 সাধারণত টাইপ 1 এর থেকে 15-25% অতিক্রম করে একই কার্বন গ্রেডের জন্য। ব্যবধানটি 1020 সালে সামান্য প্রশস্ত হয় কারণ উচ্চ-কার্বন উপাদানে ঠান্ডা-আঁকানোর প্রভাব আরও স্পষ্ট। ঠান্ডা পরিশ্রমের পরে দীর্ঘতা কমে যায়, কিন্তু স্ট্রেস-রিলিফ সাইকেল পণ্যটিকে গঠনযোগ্য রাখতে যথেষ্ট নমনীয়তা পুনরুদ্ধার করে। একটি হাইড্রোলিক সিলিন্ডার বা ড্রাইভ শ্যাফ্টের জন্য একটি টিউব নির্বাচন করা ইঞ্জিনিয়ারদের প্রায়শই উচ্চ ফলন এবং নিয়ন্ত্রিত প্রসারণ উভয়েরই প্রয়োজন হয়; টাইপ 5 সেই ভারসাম্য প্রদান করে। টাইপ 1 পুরোপুরি পরিষেবাযোগ্য যেখানে লোডগুলি স্থির থাকে এবং চাপের মাত্রা 30 ksi এর নিচে থাকে।

মাত্রিক সহনশীলতা এবং সারফেস ফিনিশ

আপনার যদি এমন একটি টিউবের প্রয়োজন হয় যা পোস্ট-মেশিনিং ছাড়াই একটি সজ্জিত বোরে স্লাইড করে, তাহলে টাইপ 1 এবং টাইপ 5 এর মধ্যে সহনশীলতা নির্ধারক ফ্যাক্টর হয়ে ওঠে। একটি 2-ইঞ্চি টিউবের জন্য টাইপ 1 OD সহনশীলতা প্রায়শই প্রায় ±0.010 ইঞ্চি বসে থাকে; টাইপ 5 নিয়মিতভাবে ±0.005 ইঞ্চি হিট করে, এবং মিলগুলি অনুরোধে ±0.003 ইঞ্চি ধরে রাখতে পারে। দেয়ালের বেধ একই প্রবণতা অনুসরণ করে: টাইপ 1-এর জন্য নামমাত্রের ±10%, টাইপ 5-এর জন্য ±5% (বা আরও ভাল)। সরলতা হল আরেকটি পার্থক্যকারী। টাইপ 1 ফুট প্রতি 0.030 ইঞ্চি বিচ্যুত হতে পারে, যখন টাইপ 5 সাধারণত অর্ধেক করে।

জারা সুরক্ষা এবং ডাউনস্ট্রিম আবরণের জন্য পৃষ্ঠের অবস্থা গুরুত্বপূর্ণ। টাইপ 1A মিল স্কেল সহ আসে যা পেইন্টিং বা প্রলেপ দেওয়ার আগে অবশ্যই মুছে ফেলতে হবে। টাইপ 1B, আচারযুক্ত এবং তেলযুক্ত, একটি ক্লিনার সাবস্ট্রেট সরবরাহ করে। টাইপ 5 একটি উজ্জ্বল, মসৃণ পৃষ্ঠের সাথে আসে ই-কোটিং বা ফসফেটিং করার আগে ন্যূনতম পৃষ্ঠ প্রস্তুতির প্রয়োজন , এবং এর নিম্ন Ra মান গতিশীল উপাদানগুলিতে আরও ভাল ক্লান্তি জীবনকে অবদান রাখে। উদাহরণস্বরূপ, একটি হাইড্রোলিক সিলিন্ডার ব্যারেলের উদ্দেশ্যে একটি DOM টিউব প্রায়শই অতিরিক্ত বাঁকানো পদক্ষেপ ছাড়াই সরাসরি হোনিংয়ের দিকে যেতে পারে।

আবেদনের উপযুক্ততা: কখন টাইপ 1 বনাম টাইপ 5 ব্যবহার করবেন

কোন একক টিউব টাইপ প্রতিটি নকশা সংক্ষিপ্ত ফিট. লোড লেভেল, নির্ভুলতা চাহিদা এবং বাজেটের চারপাশে তৈরি একটি সরল সিদ্ধান্তের ম্যাট্রিক্স আপনাকে সঠিক পছন্দের জন্য গাইড করে। একটি সূচনা বিন্দু হিসাবে নীচের টেবিল ব্যবহার করুন, তারপর আপনার নিজের ক্লান্তি এবং ক্ষয় প্রয়োজনীয়তা সঙ্গে এটি সূক্ষ্ম-টিউন.

তালিকাটি সম্পূর্ণ নয়। হোনিংয়ের পরে যখন একটি ডিজাইন একটি আয়নার মতো আইডির জন্য কল করে, তখন শুরুর বিন্দুটি প্রায় সবসময়ই হয় a honed জলবাহী সিলিন্ডার টিউব DOM স্টক থেকে নির্মিত। যদি আপনার প্রজেক্টে এমন একটি শ্যাফ্ট জড়িত থাকে যা বারবার রিভার্সিং টর্ক দেখতে পায়, তাহলে টাইপ 1 থেকে টাইপ 5-এ লাফ দিলে প্রায়ই ঢালাই-পরবর্তী স্ট্রেটেনিং এবং মেশিনিং পাসগুলি মুছে যায়, যার ফলে পুরো ম্যানুফ্যাকচারিং সিকোয়েন্স ছোট হয়ে যায়।

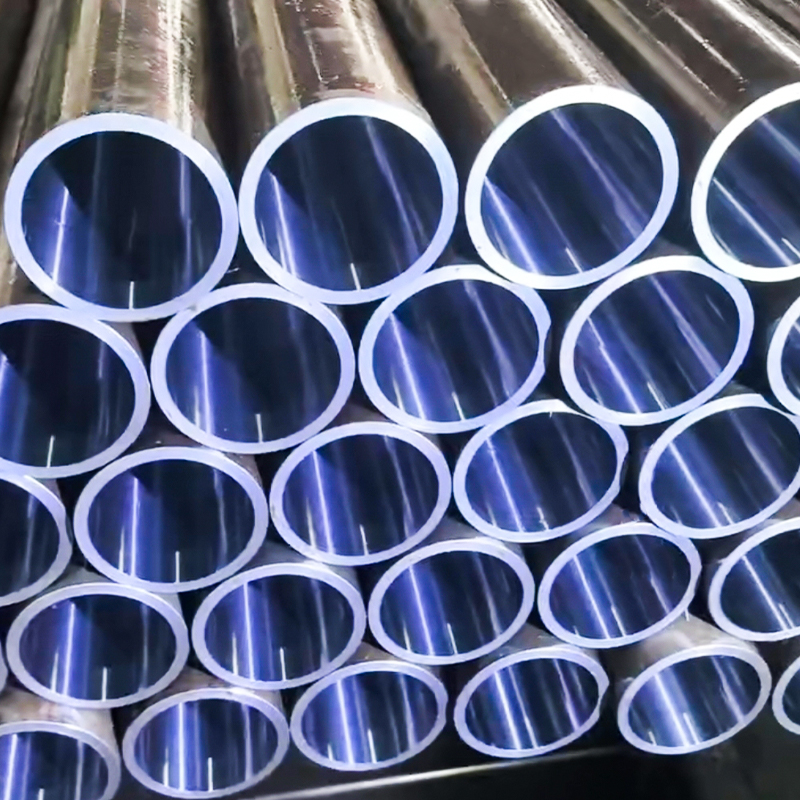

Honed এবং SRB টিউব - ASTM A513 ST52 / SAE 1026, ওয়েল্ডেড (CDW), হাইড্রোলিক সিলিন্ডার ব্যারেলের জন্য মিরর আইডি ফিনিশ, সরবরাহকারী -

Suao Honed & SRB টিউব - ASTM A513 ST52 / SAE 1026, ওয়েল্ডেড (CDW), হাইড্রোলিক সিলিন্ডার ব্যারেলের জন্য মিরর আইডি ফিনিশ, কাস্টম Honed এবং SRB টিউব - ASTM A513 ST52 / SAE 1026 (WeCDW, Welded) এর চীন সরবরাহকারী

পণ্য দেখুন →

খরচ এবং সরবরাহ চেইন বিবেচনা

DOM টিউবিং একটি প্রিমিয়াম দাবি করে। প্রতি-পাউন্ডের ভিত্তিতে, টাইপ 5 একই মিল থেকে টাইপ 1 এর থেকে 20-40% বেশি খরচ করে। যখন আপনি স্ক্র্যাপ হ্রাস এবং নির্মূল অপারেশনগুলির জন্য অ্যাকাউন্ট করেন তখন এই সংখ্যাটি সংকুচিত হয়। একটি টাইপ 1 অংশের OD ওভালিটি সংশোধন করার জন্য একটি অতিরিক্ত টার্নিং পাসের প্রয়োজন হতে পারে, যখন একটি DOM অংশ সরাসরি লেজার কাটিং বা মেশিনিং সেন্টারে যায়।

• কাঁচামালের দাম: টাইপ 1 হল বেসলাইন; টাইপ 5 সারচার্জ কোল্ড ড্রয়িং, ম্যান্ড্রেল হ্যান্ডলিং এবং স্ট্রেস-রিলিফ ফার্নেস টাইম প্রতিফলিত করে।
• ন্যূনতম অর্ডারের পরিমাণ: টাইপ 1 প্রায়শই স্ট্যান্ডার্ড আকারে স্টক করা হয়, ছোট-অর্ডার উপলব্ধতা সহ। টাইপ 5 এর জন্য প্রায়শই একটি বড় MOQ প্রয়োজন হয় কারণ মিলগুলি প্রচার-ভিত্তিক অঙ্কন সময়সূচী চালায়।
• লিড সময়: স্টক টাইপ 1 দিনের মধ্যে জাহাজ। নন-স্টক DOM সাইজ 4-8 সপ্তাহ যোগ করতে পারে, বিশেষ করে 1026 বা ST52 এর মতো অ্যালয় গ্রেডের জন্য।
• মোট প্রকল্প খরচ: মেশিনিং স্ক্র্যাপ হারের ফ্যাক্টর। টাইপ 1 উচ্চ-সহনশীলতা উপাদানে 8-12% বেশি স্ক্র্যাপ তৈরি করতে পারে; টাইপ 5 এর উচ্চতর মাত্রিক নিয়ন্ত্রণ প্রায়ই একটি সমাপ্ত অংশের সামগ্রিক খরচ কমিয়ে দেয়।

সাপ্লাই চেইন স্থিতিস্থাপকতাও সমালোচনামূলক অ্যাপ্লিকেশনের জন্য টাইপ 5-এর পক্ষে। একটি একক DOM শেল একটি মাল্টি-স্টেপ ফ্যাব্রিকেশনকে প্রতিস্থাপন করতে পারে যার জন্য পূর্বে একটি ঠান্ডা-আঁকা বিজোড় টিউব এবং একটি ঢালাই প্রয়োজন ছিল। কম SKU স্টকিং ইনভেন্টরিকে সহজ করে, এবং সামঞ্জস্যপূর্ণ বৈশিষ্ট্যগুলি উপাদানের ভিন্নতার কারণে উৎপাদন বন্ধ হওয়ার ঝুঁকি কমায়। ক্রেতাদের সোর্সিং জন্য ঠান্ডা টানা ঝালাই ইস্পাত টিউব ASTM A513-এর অধীনে, মিল প্রয়োজনীয় পরীক্ষার রিপোর্ট সরবরাহ করতে পারে তা যাচাই করা এবং ডাইমেনশনাল সার্টিফিকেশন ডাউনস্ট্রিম মানের সমস্যাগুলি এড়িয়ে যায়।

কোল্ড ড্রন ওয়েল্ডেড স্টিল টিউব (CDW) DIN 2393 ASTM A513 গ্রেড ST37-2 ST52.3, সরবরাহকারী - জিয়াংসু সুয়াও মেটাল প্রোডাক্ট কোং, এল

Suao হল চীন কোল্ড ড্রন ওয়েল্ডেড স্টিল টিউব (CDW) DIN 2393 ASTM A513 গ্রেড ST37-2 ST52.3, কাস্টম কোল্ড ড্রন ওয়েল্ডেড স্টিল টিউব (CDW) DIN 2393 ASTM A513 গ্রেড ST37-2, 3ST2 Cold.

পণ্য দেখুন →

ফ্যাব্রিকেশন এবং মেশিনিং কর্মক্ষমতা

ঢালাই, বাঁকানো, এবং মেশিন প্রতিটি দুটি টিউব প্রকারের সাথে আলাদাভাবে যোগাযোগ করে। টাইপ 1-এর অ্যাস-ওয়েল্ডেড অবস্থা সাধারণত বিশেষ প্রিহিট ছাড়াই স্ট্যান্ডার্ড ERW-থেকে-ERW যোগদানকে গ্রহণ করে, যদি রসায়ন কম-কার্বন হয়। টাইপ 5, যদিও ঝালাই করা যায়, তাপ-প্রভাবিত অঞ্চলের কাছে হাইড্রোজেন ক্র্যাকিং এড়াতে দেয়ালের বেধ 0.250 ইঞ্চির বেশি হলে সামান্য প্রিহিট প্রয়োজন হতে পারে। DOM প্রক্রিয়া ঝালাই করার ক্ষমতাকে আঘাত করে এমন সংকর ধাতু প্রবর্তন করে না; এটি সহজভাবে শস্যকে পরিমার্জিত করে এবং অবশিষ্ট স্ট্রেস ওয়েল্ডেড টাইপ 1-এর তুলনায় কম।

• ঢালাই: টাইপ 1 GMAW এবং প্রতিরোধের ঢালাই সহ ক্ষমাশীল। টাইপ 5 এর 0.250″ প্রাচীরের উপরে প্রি-হিট প্রয়োজন হতে পারে তবে সাধারণত চাপহীন পরিষেবার জন্য ঢালাই পরবর্তী স্ট্রেস রিলিফের প্রয়োজন হয় না।
• বাঁকানো: টাইপ 5 আরও অনুমানযোগ্য স্প্রিংব্যাক প্রদর্শন করে কারণ এর ফলন শক্তি বেশি এবং পরিধির চারপাশে আরও অভিন্ন। টাইপ 1 নলটি সম্পূর্ণ গোলাকার না হলে মোড়ের বাইরের দিকে প্রাচীর পাতলা হতে পারে।
• মেশিনিং: কম টুল বকবক এবং দীর্ঘ জীবন সন্নিবেশ সহ 5 মেশিন টাইপ করুন কারণ পৃষ্ঠটি সামঞ্জস্যপূর্ণ এবং ঠান্ডা কাজ করা ম্যাট্রিক্স চিপগুলিকে পরিষ্কারভাবে ভেঙে দেয়। টাইপ 1 এর মিল স্কেল টুল পরিধানকে 10-20% ত্বরান্বিত করতে পারে যদি প্রথমে সরানো না হয়।

শতাধিক অভিন্ন যন্ত্রাংশ চালানোর ফ্যাব্রিকেশনের দোকানগুলির জন্য, স্ক্র্যাপের হার এবং চক্রের সময়ের পার্থক্য প্রায়শই DOM স্টকে স্যুইচ করার ন্যায্যতা দেয়। একটি অংশ যা অবশ্যই বিরক্তিকর, বাঁকানো এবং খাঁজকাটা হতে হবে প্রায় সবসময়ই টাইপ 5 এর মাত্রিক অভিন্নতা থেকে উপকৃত হবে, যখন একটি সাধারণ ঢালাই বন্ধনী কখনও উপাদান প্রিমিয়াম পুনরুদ্ধার করতে পারে না।

A513 টাইপ 1 এবং টাইপ 5 সম্পর্কে সাধারণ ভুল ধারণা

ক্রয় এবং নকশা বিভাগে বেশ কিছু পৌরাণিক কাহিনী রয়ে গেছে। তাদের স্পষ্ট করা ব্যয়বহুল ওভার-স্পেসিফিকেশন বা আরও খারাপ, কম-নির্দিষ্টকরণ রোধ করে যা ক্ষেত্রের ব্যর্থতার দিকে পরিচালিত করে।

ভুল ধারণা 1: টাইপ 5 নির্বিঘ্ন। DOM একটি ERW টিউব হিসাবে শুরু হয়। একটি ম্যান্ড্রেলের উপর ঠাণ্ডা অঙ্কন ওয়েল্ড জোনকে স্থানচ্যুত করে, এবং পরবর্তী স্ট্রেস-রিলিফ এলাকাটিকে পুনরায় ক্রিস্টালাইজ করে, এমনকি একটি মাইক্রোস্কোপের নীচেও ওয়েল্ডটিকে অদৃশ্য করে তোলে। ধ্বংসাত্মক পরীক্ষা মূল সীম প্রকাশ করে, কিন্তু তরল-শক্তি এবং কাঠামোগত অ্যাপ্লিকেশনের জন্য, এটি একটি সত্যিকারের বিজোড় টিউবের সমতুল্য কার্য সম্পাদন করে। যখন জেনুইন সিমলেস প্রয়োজন হয়, তখন ASTM A519-এর মতো স্পেসিফিকেশন ব্যবহার করা উচিত।

ভুল ধারণা 2: টাইপ 1 কোনো মেশিনের উপাদানের জন্য ব্যবহার করা যাবে না। টাইপ 1 কম-চক্র, স্থির, বা হালকাভাবে লোড করা সমাবেশগুলিতে ভাল কাজ করে। হুইল স্পেসার, স্পেসার টিউব এবং গার্ড রেলগুলি নিয়মিতভাবে টাইপ 1 ব্যবহার করে। সীমাবদ্ধতাটি ফিটনেস-উদ্দেশ্যে নয় বরং সহনশীলতা এবং ক্লান্তি জীবন। DOM-এ ডিফল্ট না হয়ে ডিজাইনারদের প্রকৃত স্ট্রেস স্টেট মূল্যায়ন করা উচিত।

ভুল ধারণা 3: DOM সবসময় একটি প্রকল্পের ভিত্তিতে বেশি খরচ করে। যদিও ফুট প্রতি দাম বেশি, মেশিনিং ধাপে হ্রাস, স্ট্রেটেনিং অপারেশন এবং স্ক্র্যাপ প্রায়ই কম মোট খরচ দেয়। এই কারণেই অনেক ভলিউম-চালিত নির্মাতারা উচ্চ-মূল্যের ঘূর্ণায়মান অংশগুলির জন্য DOM-এ প্রমিতকরণ করেছে৷

ভুল ধারণা 4: সারফেস ফিনিস শুধুমাত্র প্রসাধনী। হাইড্রোলিক সিলিন্ডারে, আইডি পৃষ্ঠ সীল পরিধান এবং ব্রেকআউট বল প্রভাবিত করে। Type 1B-এর পিকল্ড ফিনিশ টাইপ 1A থেকে একটি বড় ধাপ, কিন্তু এতে এখনও DOM-এর সূক্ষ্ম Ra-এর অভাব রয়েছে। গতিশীল সিলিং পৃষ্ঠের জন্য, রুক্ষতার অতিরিক্ত মাইক্রনগুলি সরাসরি রক্ষণাবেক্ষণের বিরতি এবং ফুটো ঝুঁকিতে অনুবাদ করে।

কিভাবে A513 টিউবিং অর্ডার করবেন: প্রদানের জন্য মূল স্পেসিফিকেশন

একটি সম্পূর্ণ ক্রয়ের স্পেসিফিকেশন সামনের দিকে বাদ দেয় এবং নিশ্চিত করে যে মিল বা পরিষেবা কেন্দ্র প্রিন্টের চাহিদা অনুযায়ী ঠিক যা সরবরাহ করে। প্রতিটি RFQ-তে নিম্নলিখিত বিবরণ অন্তর্ভুক্ত করা উচিত:

1. ASTM প্রকার (1A, 1B, বা 5)।
2. উপাদান গ্রেড (1008, 1010, 1020, 1026, বা খাদ সমতুল্য)।
3. বাইরের ব্যাস এবং সহনশীলতা শ্রেণী সহ প্রাচীরের বেধ, যদি আদর্শের চেয়ে শক্ত হয়।
4. দৈর্ঘ্য, কাটা অবস্থা (এলোমেলো, মিল দৈর্ঘ্য, বা সুনির্দিষ্ট কাট থেকে দৈর্ঘ্য), এবং শেষ ফিনিস।
5. পৃষ্ঠের অবস্থা (মিল স্কেল, আচার-তেলযুক্ত, বা DOM উজ্জ্বল) এবং কোনো সম্পূরক আবরণ প্রয়োজন।
6. পরিমাণ, প্রতি রিলিজ এবং বার্ষিক উভয়ই, সরবরাহকারীকে মিলের অপ্টিমাইজে সহায়তা করতে।
7. প্রয়োজনীয় সার্টিফিকেশন: EN 10204 টাইপ 3.1 বা 3.2, রাসায়নিক বিশ্লেষণ এবং যেকোনো অতিরিক্ত NDE প্রতি মিল টেস্ট রিপোর্ট।

যখন অ্যাপ্লিকেশনটি ঠান্ডা-আঁকানো মাত্রা এবং যান্ত্রিক বৈশিষ্ট্যগুলির পুনরাবৃত্তিযোগ্যতা দাবি করে, আমাদের মধ্যে বর্ণিত ক্ষমতাগুলি উল্লেখ করে নির্ভুল ঠান্ডা টানা ইস্পাত টিউব ইনভেন্টরি প্রত্যাশা সারিবদ্ধ হবে. উদ্দিষ্ট যন্ত্র বা ঢালাই ক্রম যতটা সম্ভব বিস্তারিত প্রদান; একটি ভাল সরবরাহকারী প্রায়ই একটি বিকল্প প্রাচীর বেধ বা একটি ছোট রসায়ন সামঞ্জস্য প্রস্তাব করতে পারেন যা কর্মক্ষমতা ত্যাগ ছাড়াই সীসা সময় হ্রাস করে।
